一、弱酸性廢水三效蒸發系統原理

本系統采用串聯式三效蒸發工藝，通過壓力梯度設計實現熱能梯級利用。一效蒸發產生的二次蒸汽作為二效熱源，二效蒸汽驅動三效蒸發，形成三級熱能回收體系。系統通過精確控制各效操作壓力（一效正壓、二效常壓、三效負壓），使廢水實現蒸發。

二、弱酸性廢水三效蒸發系統配置

1.加熱單元：采用316L不銹鋼管殼式換熱器，單效換熱面積經計算確定為120m2，設計壓力0.8MPa，安全系數1.5倍于工作壓力（0.40.6MPa）。

2.汽液分離裝置：立式離心分離結構，蒸汽流速控制在35m/s，配備除沫器（PP材質）確保蒸汽純度≥99.5%。

3.真空系統：水環真空泵（2BE1303型）配合蒸汽噴射器，三效真空度維持0.092～0.098MPa。

4.循環系統：軸流式強制循環泵（流量450m3/h，揚程8m），采用機械密封（SiC材質）確保酸性介質密封性。

三、弱酸性廢水三效蒸發系統運行參數

注：實際參數需根據廢水COD（≤5000mg/L）、含鹽量（38%）等特性調整

四、弱酸性廢水三效蒸發系統技術優勢

1.能耗特性：比單效蒸發節約蒸汽耗量2.1t/h（按35t/h處理量計）、冷卻水消耗降低至12m3/h（逆流式冷凝器設計）。

2.材料工藝：接觸介質部位采用2507雙相不銹鋼、焊接接頭進行X射線探傷（Ⅱ級合格）、內表面機械拋光（Ra≤0.8μm）。

3.控制系統：采用DCS集散控制系統、實現壓力三沖量調節（PIC101/102/103）、配備在線pH監測（014范圍，精度±0.1）。

五、弱酸性廢水三效蒸發系統工程實例

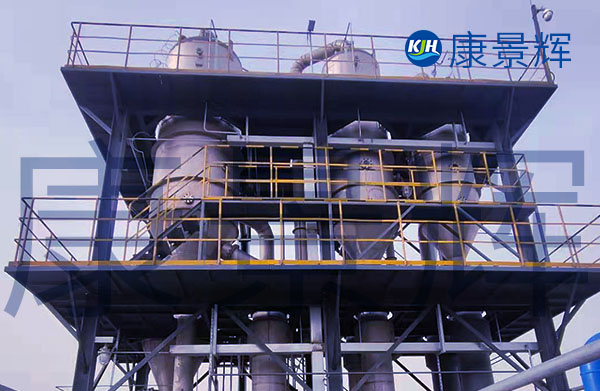

某農藥廠廢水處理項目（2019年實施）：

處理介質：含有機磷廢水（pH45，TDS6.5%）

運行數據：

蒸發強度：38.2t/h（超設計9.1%）。

蒸汽單耗：0.33t/t蒸發量。

濃縮液含固量達到28%（w/w）。

維護周期：連續運行120天后需化學清洗（3%硝酸循環）。
